MG磁力泵
产品介绍：
泵体采用优质原生材料，大幅度提高产品耐腐蚀性以及结构强度；
法兰连接件与法兰分体式设计，防腐防漏，易拆易装；
轴承选用高纯度陶瓷及碳化硅材质，更耐腐蚀、耐磨损、耐热冲击；
磁力驱动，无轴封设计，杜绝“跑、冒、滴、漏”；
模块化生产和组装，结构简单，稳定，易于维护保养；
可耐各种酸碱液体，适用于酸碱液循环，蚀刻、电镀、喷涂、贵重液体及易燃易爆的环境。

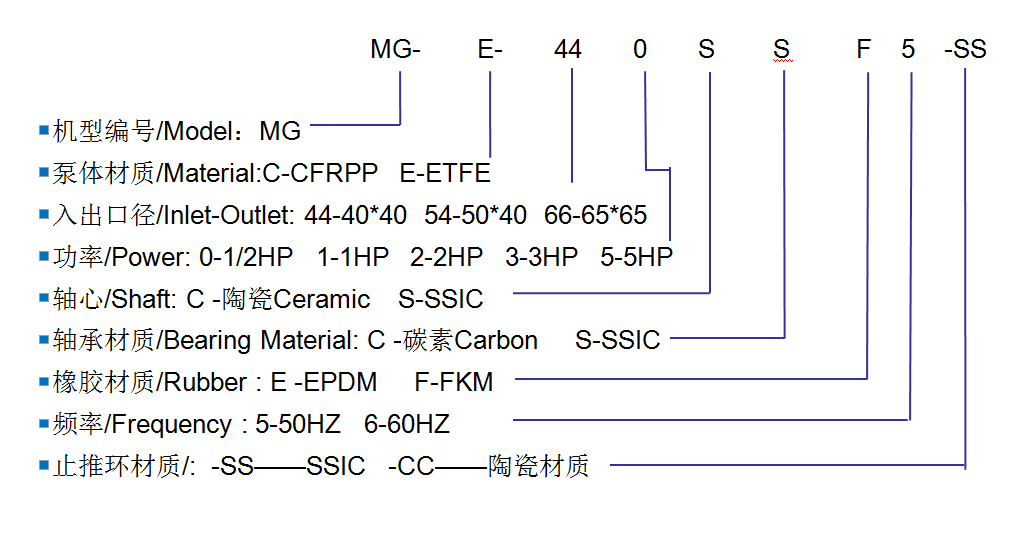

型号表示方法/Model Representation Method
规格选型表示意：
|
MG-E-545SSF5-SS |
E--ETFE+碳纤维泵头 |
：-SS--前后碳化硅止推环 |
|
SS--碳化硅轴+碳化硅轴套 |
|
|
|
F--FKM橡胶材质 |
|
|
|
5--频率 50HZ |
|
|
|
|
|
|
|
MG-C-545CCE5-CC |
C--PP+碳纤维泵头 |
:-CC--前后陶瓷止推环 |
|
CC--陶瓷轴+石墨轴套 |
|
|
|
E--EPDM橡胶材质 |
|
|
|
5--频率 50HZ |
|
规格表/Specifications
|
规格 Spec. |
入口 Inlet(mm) |
出口 Outlet(mm) |
50HZ |
60HZ |
功率 Power(Kw) |
||
|
全扬程 max.Head (m) |
全流量 max.Capacity (l/min) |
全扬程 max.Head (m) |
全流量 max.Capacity (l/min) |
||||
|
MG-440 |
40 |
40 |
11 |
200 |
/ |
/ |
0.37 |
|
MG-441 |
40 |
40 |
14 |
233 |
/ |
/ |
0.75 |
|
MG-542 |
50 |
40 |
18 |
435 |
17 |
415 |
1.5 |
|
MG-543 |
50 |
40 |
22 |
465 |
22 |
465 |
2.2 |
|
MG-545 |
50 |
40 |
27 |
500 |
21 |
650 |
3.75 |
|
MG-652 |
65 |
50 |
12.5 |
465 |
12 |
435 |
1.5 |
|
MG-653 |
65 |
50 |
15 |
550 |
16 |
535 |
2.2 |
|
MG-655 |
65 |
50 |
21 |
685 |
/ |
/ |
3.75 |
|
MG-662 |
65 |
65 |
12 |
750 |
12 |
700 |
1.5 |
|
MG-663 |
65 |
65 |
15 |
835 |
16 |
835 |
2.2 |
|
MG-665 |
65 |
65 |
21 |
1100 |
23 |
1100 |
3.75 |

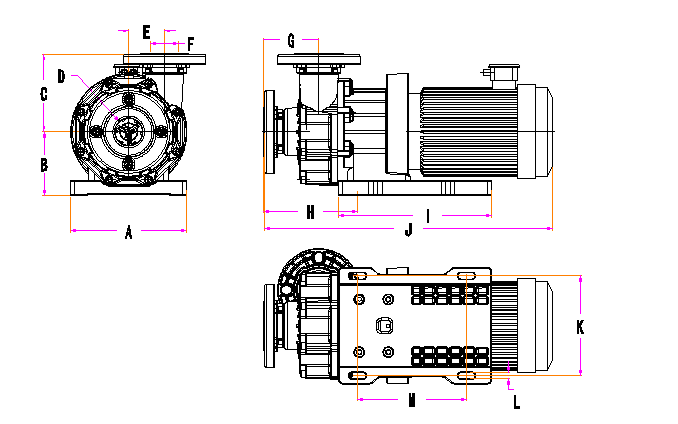

安装尺寸表/Dimensions(mm)
|
型号/Model |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
|
MG-C-440CCE5 |
199 |
101 |
137 |
∅40 |
60 |
∅40 |
92 |
150 |
238 |
470 |
170 |
10 |
183 |
|
MG-C-441CCE5 |
235 |
119 |
150 |
∅40 |
71 |
∅40 |
93 |
161 |
280 |
508 |
201 |
10 |
216 |
|
MG-C-542CCE5 |
261 |
120 |
163 |
∅50 |
80 |
∅40 |
94 |
169 |
337 |
546 |
223 |
12 |
244 |
|
MG-C-652CCE5 |
261 |
120 |
173 |
∅65 |
80 |
∅50 |
124 |
211 |
344 |
588 |
223 |
12 |
244 |
|
MG-C-662CCE5 |
261 |
120 |
173 |
∅65 |
80 |
∅65 |
124 |
211 |
344 |
588 |
223 |
12 |
244 |
|
MG-C-543CCE5 |
261 |
120 |
163 |
∅50 |
80 |
∅40 |
94 |
169 |
337 |
545 |
223 |
12 |
244 |
|
MG-C-653CCE5 |
261 |
143 |
173 |
∅65 |
80 |
∅50 |
124 |
211 |
344 |
588 |
223 |
12 |
244 |
|
MG-C-663CCE5 |
261 |
143 |
173 |
∅65 |
80 |
∅65 |
124 |
211 |
344 |
588 |
223 |
12 |
244 |
|
MG-C-545CCE5 |
261 |
120 |
163 |
∅50 |
80 |
∅40 |
94 |
169 |
337 |
606 |
223 |
12 |
244 |
|
MG-C-655CCE5 |
261 |
143 |
173 |
∅65 |
80 |
∅50 |
124 |
211 |
344 |
646 |
223 |
12 |
244 |
|
MG-C-665CCE5 |
261 |
143 |
173 |
∅65 |
80 |
∅65 |
124 |
211 |
344 |
646 |
223 |
12 |
244 |
